鸿迈电子推荐LPC1768FBD100K芯片：成熟可靠的汽车级和工业级ARM Cortex-M3主控之选

硬参数：该有的一个不少

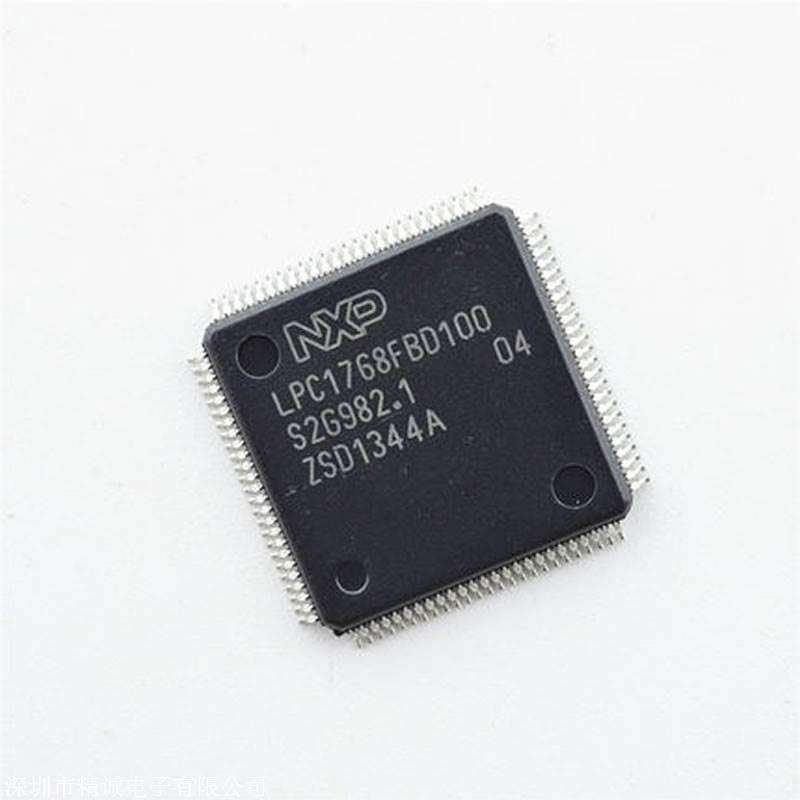

LPC1768FBD100K来自NXP的LPC1700系列，内核是32位的ARM Cortex-M3。主频最高跑到100MHz，放在今天不算炸裂，但对付PLC逻辑控制、协议转换、电机驱动这些任务绰绰有余。存储给得挺大方：512KB的Flash，64KB的SRAM，跑个RTOS（比如FreeRTOS）或者轻量级TCP/IP协议栈完全够用。

封装是LQFP-100，管脚间距0.5mm，手工样机也好焊，量产良率也高。工作电压2.4V~3.6V，工业级温度范围-40℃到+85℃，北方冬天户外或者南方夏天车间里都不会掉链子。

外设接口：简直就是“接口大礼包”

这颗芯片之所以在工控领域经久不衰，很大程度上是因为它把常用外设几乎集成齐了：

• 以太网MAC：10/100M自适应，接工业交换机、云平台都很方便。

• 双路CAN：两条独立CAN总线，用来做汽车电子或者工厂设备互联非常灵活。

• USB 2.0：支持主机、设备、OTG三种模式，既能读写U盘，也能连接上位机。

• 4路UART：串口多意味着可以同时挂接多个传感器或串行设备。

• 12位ADC（8通道） 和 10位DAC：做模拟量采集和输出不用外加太多芯片。

• 电机控制PWM 和 正交编码器接口：直接驱动直流无刷或者伺服电机，省掉外围CPLD。

有了这些接口，一块主控就能搞定数据采集、网络上传、人机交互和电机控制，BOM成本压缩不少。

行业应用：这些领域里很常见

你在哪些设备上最容易见到LPC1768FBD100K？

• 可编程逻辑控制器（PLC）：小中型PLC的主控，配合CAN或以太网和IO模块通信。

• 楼宇消防报警主机：多路探测器接入、联动控制、联网上报，接口多刚好派上用场。

• 电力监测仪表：ADC采电压电流，再通过串口或网口把数据传到后台。

• 智能网关：把下位机的Modbus、CAN数据转成以太网或USB送到云平台。

• 医疗监护设备：需要长时间连续运行，对稳定性和抗干扰要求很高。

相关型号：怎么选更顺手？

同一个封装管脚兼容的型号里，LPC1769FBD100主频提高到120MHz，如果程序对算力敏感可以直接换。如果不需要以太网，可以考虑LPC1765或者LPC1766（Flash稍小）。想做成本优化且只用单CAN，LPC1764也是个选择。

要是全新设计而且想跟上NXP的新平台，可以看看LPC54600系列，主频更高、带图形加速，不过管脚不兼容，需要重新画板。老项目维护的话，还是LPC1768FBD100K最省心——不用改硬件，直接换上去跑老固件就行。

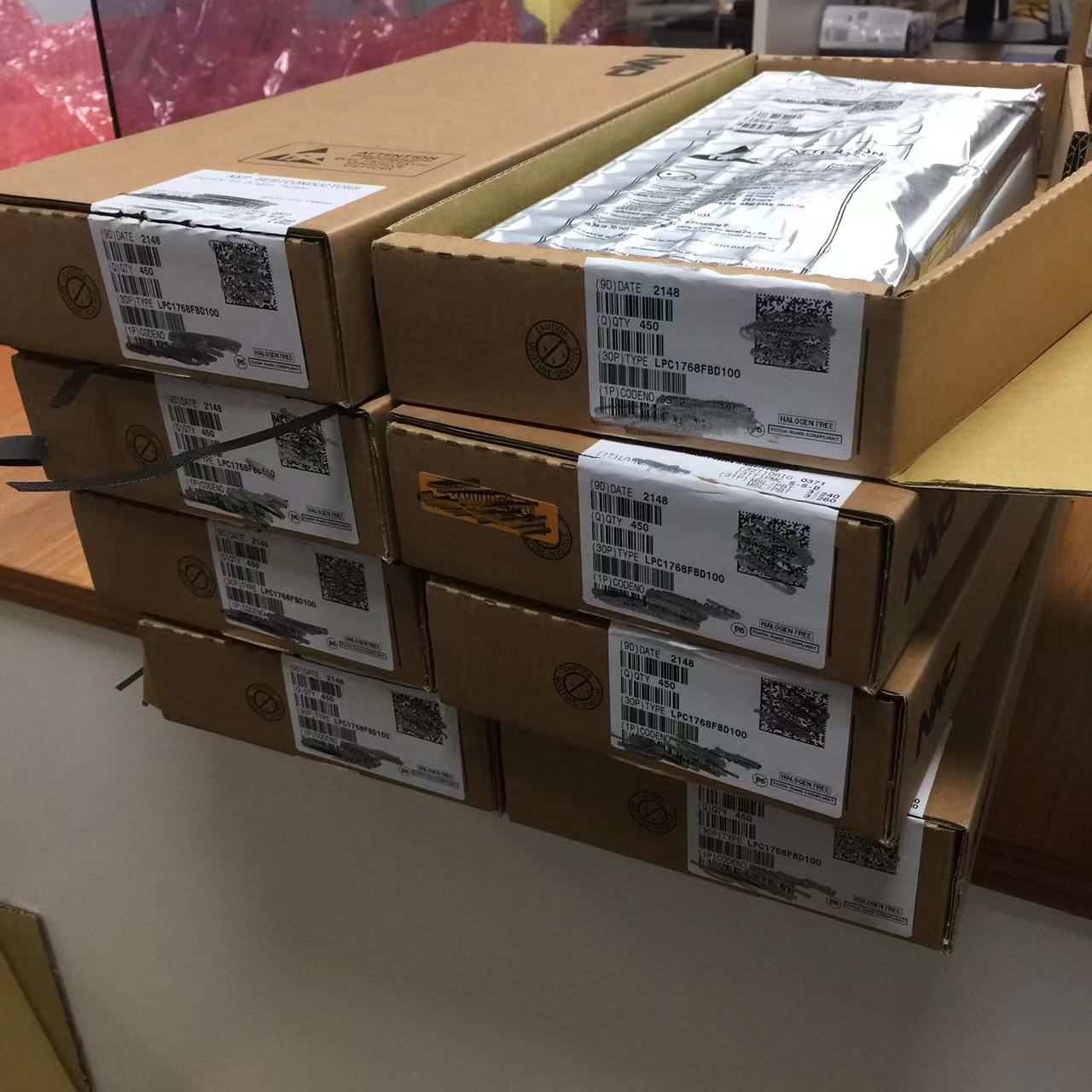

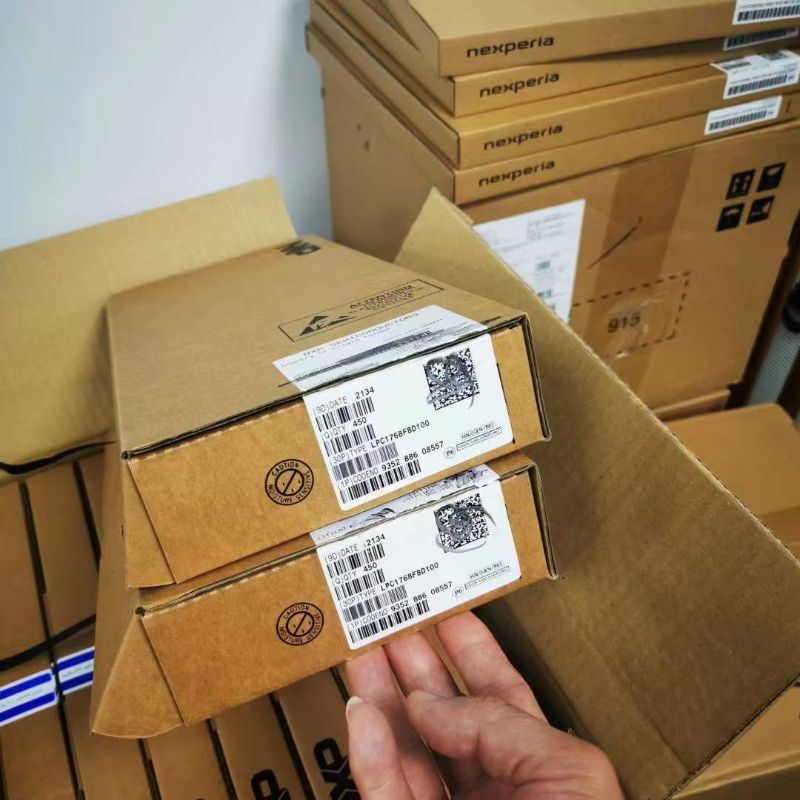

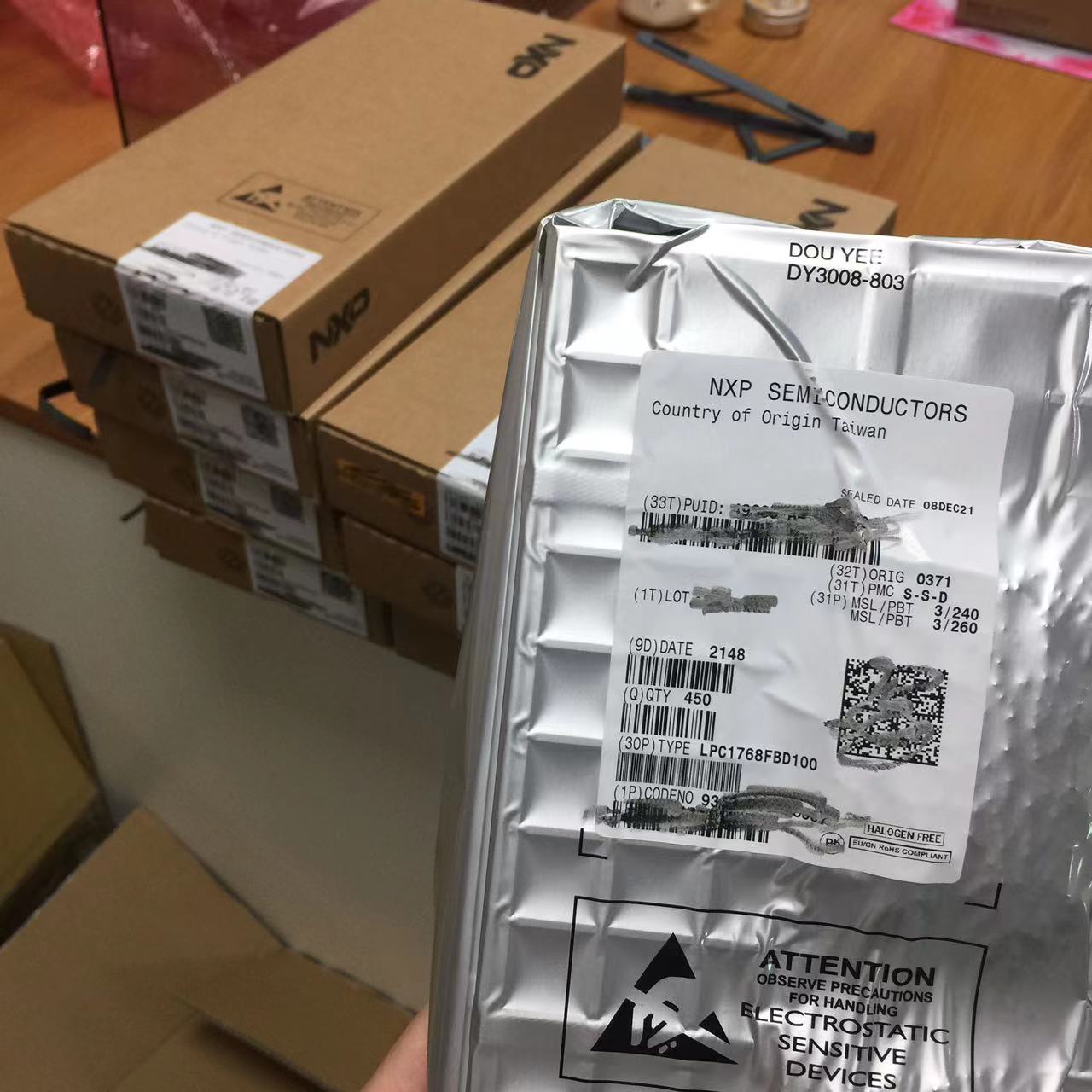

深圳市鸿迈电子有限公司长期备有LPC1768FBD100K原装现货，也提供样片申请和批量供货。无论是老产品维护需要稳定料号，还是新项目选型想拿样品做测试，我们都能配合你的节奏。有需求欢迎随时沟通。
电话0755-23815611， QQ:2355878270 .
